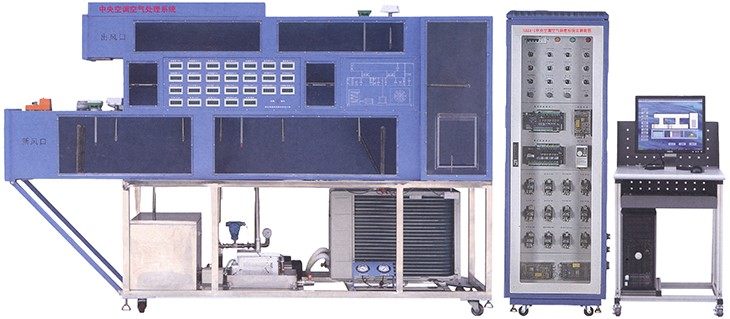

SBZY-1中央空調空氣處理系統實訓裝置（DDC總線型）
一、概述
中央空調全空氣調節系統實訓平臺是根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節系統的工作過程。
二、中央空調空氣處理系統特點
綜合性；采用國內先進的二次回風系統，在同一臺實驗臺上完整的完成8種制冷系統工況
工程化；整套控制系統大部分采用工業現場實際應用部件
開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個系統工作原理
安全保護；裝置設有強電漏電系統裝置
采用空氣加熱系統；能在夏季模擬冬季的工狀況。
三、技術參數
1、該系統由實驗臺、空調冷熱源系統、空氣循環模擬系統、空調控制與測試系統和電氣控制柜等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。
2、實驗臺采用不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，實驗直觀清晰。
3、空調冷熱源系統采用1.5P以上熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，整個供水系統的動力源為磁力驅動泵，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現循環使用。
4、冷熱源參數：額定電壓：AC220V 制冷/制熱額定輸入電流：5.0A/5.6A制冷/制熱額定消耗功率：1.10KW/1.21KW 制冷量3200W、制熱量4350W 。表冷器參數：排熱量5000W環排數3*6。磁力驅動泵參數：材質：不銹鋼揚程：>8m; 流量：>30L/min; 功率：0.18KW。
5、加濕裝置參數：由加濕器主機和加濕噴頭組成型號：SPT1.6額定功率：>1.2KW蒸汽噴管（φ10）。
6、空氣循環模擬系統空氣流程由左邊的新風進口進風，經過空氣過濾器對新風進行過濾，然后經換熱器進行冷熱交換，再經過加濕裝置和風機，從左下角送到模擬房間，最后由模擬房間左上角送出房間，由排風口排出。同時，應設有一次回風、二次回風。所有風門均為電動調節機構，通過調節旋鈕可控制其開度大小。粗效過濾器（370×357×23）預熱器共三組單組功率300W，共900W，再加熱器共三組單組功率300W,共900W，送風機（轉速2600r/min、風量17m3/min），模擬房間電熱源共三組單組功率300W,共900W新風進口風閥、一次回風風閥、二次回風風閥及排風閥風閥參數：額定電壓：AC220V 扭矩：15N。
7、測量儀表有八組以上溫濕度傳感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
8、溫濕度傳感器：安裝方式管道式溫度測量范圍：-20℃～60℃ 測量誤差：± 0.5℃濕度測量范圍：0～100%測量誤差：± 3%探頭工作溫度-40℃～120℃。
9、風速傳感器安裝方式：管道式測量范圍：0～10m/s、0～15m/s、0～20m/s探頭長度200mm探頭工作溫度-25℃～50℃
10、渦輪流量變送器測量范圍：0.2～1.2m?/h壓力：6.3MPa。
*1、 DDC控制模塊3個
工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
網絡：協議：BACnet Router；通訊介質：雙絞線
I/O 數量：8個UI，4個DO，6個UO，5個AO
工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
12.變頻器三菱4K
工作電壓：AC220V功率：0.4kW:風道溫度PID控制，利用變頻器和DDC的AI、AO功能實現PID連鎖閉環控制。變頻器工作電壓：AC220V功率：0.6KW。
13、適配器型號：三維力控組態監控軟件；網絡模塊1個：協議：BACnet Router；通訊介質：雙絞線工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
14、電氣控制柜：主要三相漏電斷路器、電源指示燈、旋鈕開關、風機調速模塊、開關電源、微型繼電器等組成，進行相應的操作控制，如加熱器的電源、送風機電源、制冷/制熱的啟動等，并帶有相應的指示。
15.風機安裝臺：采用不銹鋼制造，�？刂破敛捎描F質雙層亞光密紋噴塑結構框架，鋁質面板
16.儀表系統：主要有交流電壓表、交流電流表以及各種溫度檢測儀表。
17.交流電壓表：電壓測試范圍為600V（交流電流表：測量范圍為0～5A，量程顯示系統參數：
18.動力變速部分：采用變頻器控制電機的運轉速度，從而使風機有不同的運轉速度。
19.風管系統：采用鐵質雙層亞光密紋噴塑結構組合而成，造型美觀。
四、實驗項目
封閉式系統冬季運行工況
封閉式系統夏季運行工況
直流式系統冬季運行工況
直流式系統夏季運行工況
一次回風系統冬季運行工況
一次回風系統夏季運行工況
二次回風系統冬季運行工況實驗
二次回風系統夏季運行工況實驗
五、8種制冷系統工況實訓設備配置表
|
序號 |
名稱 |
參數 |
數量 |
|
1 |
空調主機 |
1.5P |
1 |
|
2 |
風管 |
|
1 |
|
3 |
不銹鋼架 |
2000*600*700高 |
1 |
|
4 |
不銹鋼水箱 |
450*300*400高 |
1 |
|
5 |
蒸汽水箱 |
40*180*160高 |
1 |
|
6 |
渦輪流量計 |
1.5T |
1 |
|
7 |
加熱器 |
200W |
3 |
|
8 |
加濕器 |
1000W |
1 |
|
9 |
變頻器 |
0.4KW |
1 |
|
10 |
1.5P蒸發器 |
定做 |
1 |
|
11 |
溫度傳感器 |
4-20MA -40到+80度 |
4 |
|
12 |
溫度傳感器 |
PT100 -40到+80度 |
2 |
|
13 |
濕度傳感器 |
4-20MA 0-9999 |
4 |
|
14 |
風速傳感器 |
4-20MA測量范圍：0～10m/s探頭長度200mm |
1 |
|
15 |
風速傳感器 |
4-20MA測量范圍：0～15m/s探頭長度200mm |
2 |
|
16 |
流量計 |
4-20MA |
1 |
|
17 |
水泵 |
1.5T |
|
|
18 |
250風機 |
380V |
1 |
|
19 |
電動風閥 |
220V |
4 |
|
20 |
水蒸發器 |
1.5P |
1 |
|
21 |
有壓過濾網 |
定制 |
1 |
|
22 |
DDC控制模塊 |
I/O 數量：8個UI，4個DO，6個UO，5個AO |
3 |
|
23 |
DDC專用通信卡 |
|
1 |
|
24 |
組態軟件 |
|
1 |
