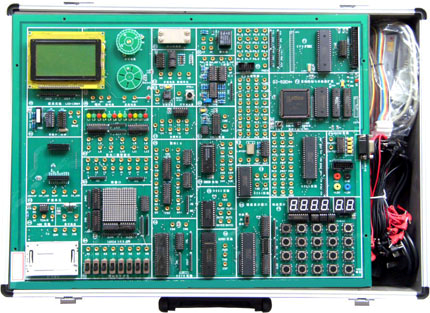

SB-52EH+萬能單片機實驗開發系統
一、系統簡介
本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《SB-51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
·硬件：
（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
·軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
·電源：
系統內置高性能直流穩壓電源。
·機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或選配SB-208和其它型號仿真器，仿真器特性詳見SB-208 / K51U產品介紹。
（2）仿真C8051F 單片機（SOC）：選配SB-C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。
（3）仿真AVR ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。
（4）支持EDA開發：通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（5）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（6）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（7）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（8）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序實驗；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；（打印機選配☆）
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）
（14）I2C儲存卡讀寫實驗；
（15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
（18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
（20）128*64 LCD液晶顯示實驗；
（21）8250可編程異步通訊接口實驗（自發自收）；
（22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）DS18B20單總線溫度測量實驗
（26）壓力實驗；
（27）PWM實驗
（28）射極跟隨器
(二)擴展卡實驗（選配）☆
（1）POD1擴展卡主持以下實驗：
·看門狗實驗
·紅外線遙控收發實驗
·165并轉串
·164串轉并
·查詢式鍵盤
（2）POD2擴展卡主持以下實驗：
·LM331 V/F、F/V實驗
·138譯碼
（3）POD3擴展卡主持以下實驗：
·串行EEPROM 93C46讀寫實驗
·I2C AT24C02讀寫實驗
·TLC549串行A/D轉換實驗
·TLC5615 10位D/A串行轉換實驗
·PCF8563 I²C日歷時鐘實驗
（4）POD4擴展卡主持以下實驗：
·ISD1420 語音錄放
（5）POD5擴展卡：
·40芯鎖緊大孔引出，擴展主板以外接口芯片用。
（6）POD1032擴展卡：
·主持Lattice公司：ISP1032E芯片實驗開發。
（7）POD1C3擴展卡：
·主持Atera公司：EP1C3T144芯片實驗開發。
（8）POD1C6擴展卡：
·主持Atera公司：EP1C6T144芯片實驗開發。
（9）CAN卡：CAN總線通訊接口實驗
（10）以太網卡：以太網TCP/IP協議接口實驗
（11）USB2.0卡：USB2.0通訊接口實驗。
說明：實驗項目打“☆”號為選配實驗。
