2022年4月11日
SBJYD-RT供暖系統測量控制實驗裝置
一、 實驗目的:
演示測量儀表的組成及種類，了解測量和測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估盤測量儀表的優劣和技術折標等內容.重點是熱工儀表組成及其功能.傳受器件直接與被測量對相聯系，感受被測參數的變化，并將儀表參數信號轉換成相應的便于測量儀表的對應信號輸出，中間件將感受件輸出的個號直接傳輸給顯示件或進行放大和轉換，顯示件向觀察者反映被測參數的址位和變化.

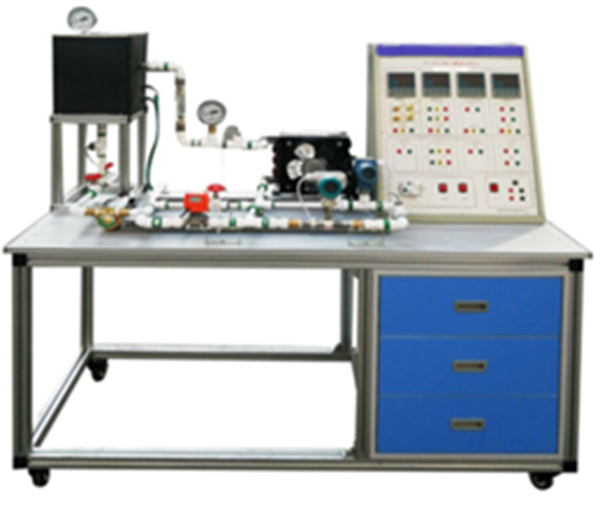

圖片僅供參考
二、 主耍配置：
1、
被測量參數數分：壓力、溫度、流量、測量儀表.由感受件、中間件和顯示件組成.測量系統由四個基于本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹制臺架及控制成
2、學習上們機的開發應用，提高實驗實訓模式，提供使用者的練習水平。
3、簡單計算換熱器的功率
三、 技術參數：
1、
輸入電源:單相AC220V±10% 50Hz,功率1.5KW.
2、
304不銹加熱水箱，容積40L.加熱功率3.0KW：換熱器面枳為3.0M2。散熱熱風扇.
3、
熱水泵參數：流量：20L/min?揚程：I2m,功率：120W
4、
低嗓聲鼓風機:轉速2800r/nin ,功率20W.風壓490Pa?
5、
溫度由高精度度傳感器測量?萬能信號輸入巡檢儀配合高精度數字顯示，顯示溫度度、壓力、流量等實驗全部參數.
*6、
外形尺寸：1600*600* 1500mm,輪式,
主休框架使用4040鋁材結構，桌面采用歐標2080鋁材面板。面板上的導流水槽可以流出在實訓過程中的流出來的水。桌子下面有元件柜一個：整體使用藍白搭配
*7、宇電控制儀表1塊：在儀表使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確，
*8、宇電溫度控制儀表2塊：不同于普通的輸出開關量方式。儀表內部安裝有一個G固態調壓模塊，能調節控制加熱水箱溫度，采用曲線控制平穩加熱。
9、宇電模擬量儀表1塊：4-20MA輸入，
*10、水系統采用獨特的不銹鋼水管接頭直插式結構，方便拆除和連接，采用異程連接方式。
*11、比例調節閥：4-20MA輸入，輸出4-20MA,+24V安全電壓，設備上標配有標準的485通信協議
*12、通信軟件：為了提供學習環境，在普通智能儀表的設定上增加了上們機軟件控制通過上們機可直接控制設定
13、實驗臺控制智能模塊
本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN
/GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源
額定電壓AC220V、功耗
正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC
220V/3A ，DC 30V/3A、
8）通訊接口
通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件面
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
四、 實訓項目：
實驗一 儀表的示值校驗
實驗二 溫度指示儀表的校驗及調整
實驗三 熱電髙溫計的使用
實驗四 熱電偶的檢定與測試
實驗五 常用顯示儀表的檢定
實驗六 熱工儀表校驗
實驗七 測量與誤差
實驗八 溫度測量與儀表
實驗九 壓力測量與儀表
實驗十 流量測量與儀表
實驗十一 被測原件檢測實驗
實驗十二 數字顯示實驗校驗
實驗十三 中間件的信號轉化
實驗十四 上們機軟件的應用
實驗十五 提供儀表通信協議。方便學習開發
|
